Принцип одновременного приема и передачи

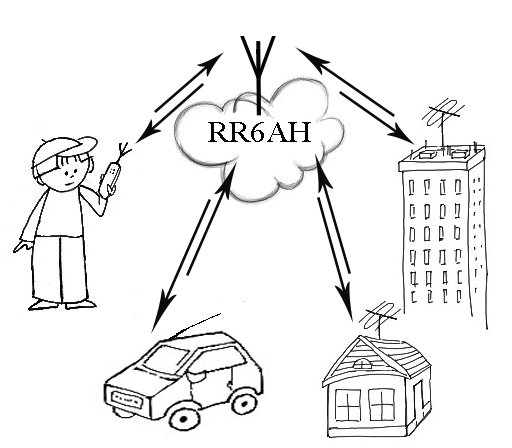

Ретранслятор это - дуплексная радиостанция, то есть приемник и передатчик работают на разных частотах одновременно.
Вот это "одновременно" и создает сложности. Передатчик излучает десятки вольт. Сигнал принимаемой станции на входе приемника составляет несколько микровольт.
Не трудно подсчитать, что приемнику приходится работать в очень сложных условиях, когда помеха от собственного передатчика превышает полезный(принимаемый) сигнал в сотни миллионов раз.
Чтобы приемник мог принять слабый сигнал, необходимо ослабить помеху от собственного передатчика.
Для этого есть несколько способов.
Как не надо...

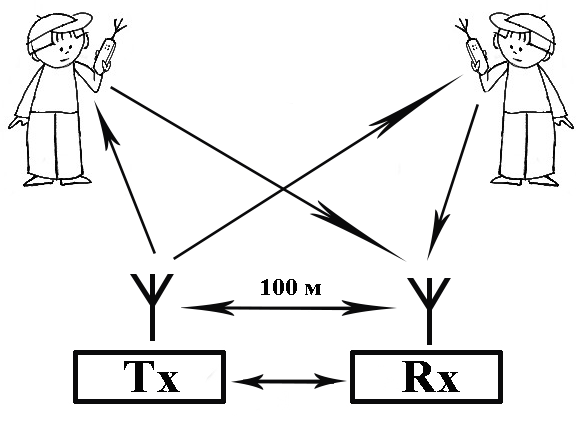

Первый, самый простой способ ослабить влияние передатчика на приемник - разнести приемник и передатчик ретранслятора в пространстве. Можно разместить передатчик и его антенну на расстоянии нескольких сотен метров от приемника.
Это может снизить помехи приемнику до приемлемого уровня. Но у этого способа есть существенные недостатки.
Кроме необходимости организации линии связи и управления, которой должен будет соединен приемник с передатчиком,
есть более существенный недостаток - приемная и передающая антенна находятся в разных условиях относительно оператора.
В условиях уверенного приема это может быть не так заметно. Но на краю зоны покрытия велика вероятность того, что ретранслятор будет хорошо принимать оператора,
но оператор не будет слышать ретранслятор. Или наоборот, оператор будет отлично слышать ретранслятор, но не сможет в него войти...
Ведь приемная и передающая антенны ретранслятора находятся на расстоянии друг от друга и путь прохождения радиоволн к оператору для каждой из антенн свой.
Второй способ, это разнос в вертикальной плоскости. При достаточном разносе по высоте(20-30 метров), можно обеспечить достаточную изоляцию приемника от передатчика.
В этом случае отпадает необходимость организации линии связи и управления между приемной и передающей части ретранслятора. Приемник и передатчик находятся в одном месте.
Но основная проблема остается. Приемная и передающая антенна по прежнему находятся в разных условиях относительно оператора...
А тут еще дилемма, а какую антенну поставить выше, приемную или передающую?
Как надо...

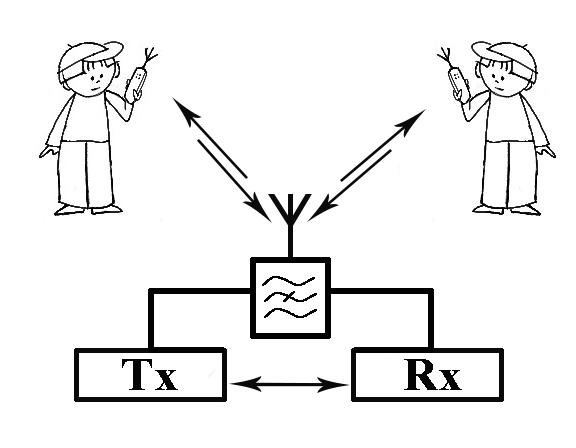

Поставить антенну передатчика и приемника в одинаковые условия возможно только в оном случае - это должна быть одна антенна... она должна работать и на прием и на передачу одновременно...
И тут мы сталкиваемся с серьезной проблемой. Ведь просто так, соединить приемник, передатчик, антенну - нельзя.
Чтобы приемник смог работать и принимать слабые сигналы, необходимо на входе приемника установить полосовой фильтр, с очень узкой полосой пропускания.
В полосе пропускания фильтра должна оказаться только частота приема ретранслятора, частота передатчика должна находиться вне этой полосы.
На стороне передатчика, для ослабления внеполосных излучений, также необходимо установить полосовой фильтр. В полосе пропускания которого должна оказаться только частота передачи.
Одних только полосовых фильтров для хорошей изоляции недостаточно. Для улучшения изоляции приемника и передатчика, на входе приемника устанавливается один или несколько режекторных фильтров, которые вырезают частоту передатчика.
На выход передатчика, так же устанавливается режекторый фильтр для подавления излучения на частоте приемника.
Звучит не сложно. На практике, учитывая что частотный разнос радиолюбительских ретрансляторов диапазона 2 метра составляет всего 600 кГц, Все перечисленные фильтры должны иметь максимальную добротность.
Такую добротность могут обеспечить только объемные резонаторы. Причем к качеству их изготовления предъявляются очень высокие требования.
В радиолюбительской мастерской не всегда имеются необходимые инструменты, в первую очередь для слесарно-токарных работ. Не менее важны измерительные приборы и инструменты, для измерения параметров фильтров и их точной настройки.
В этом случае, практический смысл имеет приобретение промышленно изготовленного дуплексного фильтра. Во многих случаях это обойдется дешевле самостоятельного изготовления, а качество фильтра(а значит и качество работы ретранслятора) будет существенно выше...
